Зварювальна каретка – це допоміжний пристрій, призначений для автоматизації напівавтоматичного зварювання металевих конструкцій у середовищі захисних. Основна функція його полягає в автоматичному переміщенні зварювального пальника вздовж шва з постійною швидкістю, звільняючи зварника від необхідності вручну тримати пальник. Використання каретки забезпечує високу якість, однорідність шва у вузьких місцях та суттєво підвищує продуктивність на довгих прямих або криволінійних стиках.
Переваги зварювання з використанням каретки:
- висока якість зварювання
- однорідність шва
- висока точність і стабільність

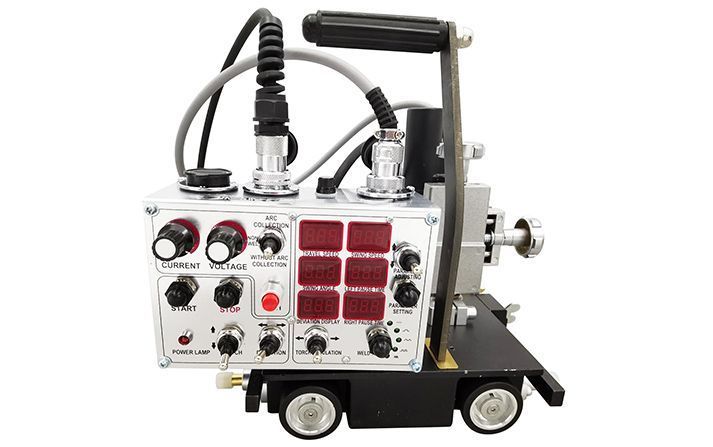

Зварювальна каретка HK-5W – каретка, що використовується для автоматизації напівавтоматичного зварювання кутових і напусткових з&rsquo єднань у нижньому просторовому положенні, а також під час зварювання в положенні « у човник» .
Конструкція HK-5W включає осцилятор зварювального пальника і це дозволяє виконувати зварювання з коливаннями. Програмний блок керування надає можливість точно задавати параметри коливань, зокрема їх амплітуду, частоту, траєкторію руху, а також регулювати час затримки пальника у крайніх положеннях.
Каретка обладнана індуктивною системою автоматичного завершення шва, яка зупиняє рух пристрою після досягнення кінця зварювального з&rsquo єднання. Після цього відбувається автоматичне формування кратера та контрольоване доплавлення вильоту дроту відповідно до налаштувань джерела живлення.
Система керування HK-5W підтримує гнучку інтеграцію зі джерелом живлення та механізмами подавання дроту, що значно спрощує процес синхронізації присторю та налаштування параметрів. Каретка може бути адаптована для роботи з різними типами джерел живлення відповідно до технічних вимог замовника.
Переваги використання зварювальної каретки HK-5W:
- автоматизація зварювання довгомірних металевих виробів, зниження фізичного навантаження на зварників і зниження ймовірність виникнення дефектів, пов&rsquo язаних із людським фактором, одночасно підвищуючи рівень безпеки
- зростання продуктивності зварювання до 200% порівняно з ручними методами зварювання (за результатами досвіду аналогічних допоміжних пристроїв на підприємствах Європи, Північної Америки та Південно-Східної Азії).
Характеристики:
- Напруга мережі живлення: 230 В ± 15% (1 фаза)
- Швидкість лінійного переміщення: 50 ~ 1900 мм/хв
- Діапазон позиціонування пальника:
- за вертикаллю: ± 40 мм
- за горизонталлю: ± 40 мм
- кут установлення пальника: ± 45°
- кут нахилу пальника: ± 10°
- час зупинки на краях: 0 ~ 2.5 сек
- установлення положення відхилення: 0 ± 8°
- швидкість коливань: 0 - 100
- кут: ± 15°
- Приводні колеса: з гумовим покриттям
- Габаритні розміри (Д х Ш х В): 430 х 280 х 290 мм
- Вага: 12 кг
