ВИД ПОКРИТТЯ - рутиловое
| AWS A 5.1:E 6013 | EN ISO 2560-A-E 38 0 RC 11 | ГОСТ 9466-75 | Э 46 – АНО-21 - Ø-УД Е 43 2(3) Р 11 |
ТУ У 05416923.001-95

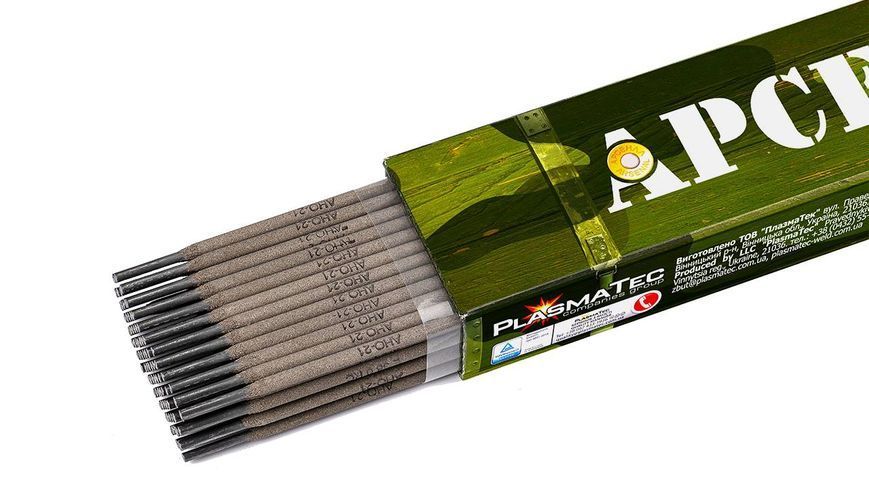

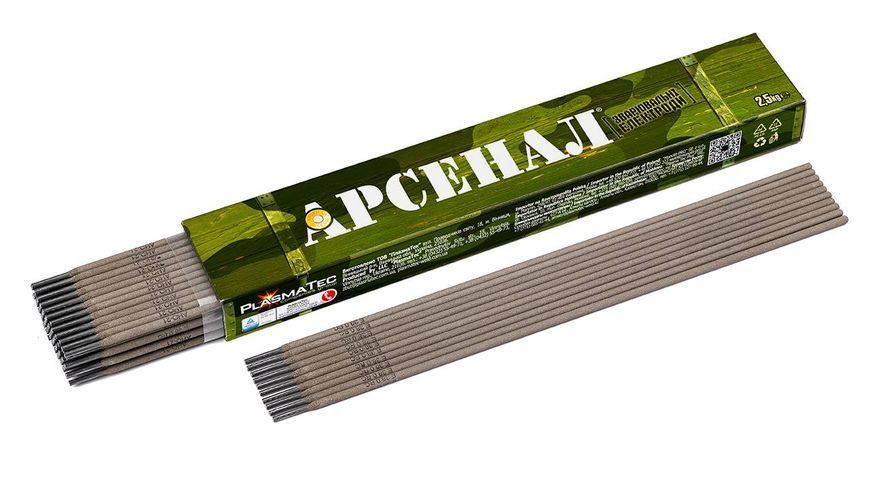

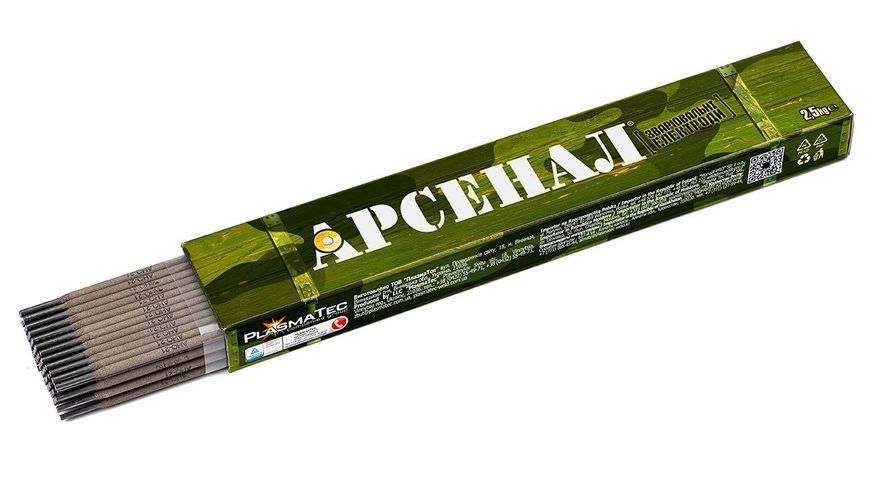

Електроди АНО-21 гарантують високі зварювально-технологічні властивості, а саме легке початкове і повторне запалювання дуги, рівномірне формування шва, легке відділення шлакової кірки. Шлак у шлаковій ванні не заважає процесу зварювання. Наплавлений метал відзначається високою стійкістю до зовнішніх впливів навіть при низьких температурах. Електроди можуть використовуватися для зварювання водопровідних труб та газопроводів малого тиску.
Електроди АНО-21 призначені для ручного дугового зварювання конструкцій з вуглецевих марок сталей, що поставляються по ДСТУ 2651/ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3) всіх ступенів розкислення – «КП», «ПС», «СП» і ГОСТ 1050 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20).
Коефіцієнт наплавлення – 8,5-9,5 г/А. ч. Витрати електродів на 1 кг наплавленого металу — 1,65 кг Електроди призначені для зварювання кутових, стикових, та з'єднань металу внапуск в усіх просторових положеннях, у тому числі вертикальних швів способом зверху-вниз. Можливе використання електродів АНО-21 для зварювання кореневого шва металу великої товщини. Зварювання способом зверху-вниз проводиться обпиранням, при цьому електрод повинен знаходиться в безсекторній площині під кутом 40-70° до напрямку зварювання. Допускається зварювання подовженою дугою по не зачищених поверхнях.
При нормальних умовах зберігання не вимагають прокалювання перед зварюванням. У разі зволоження прокалювання перед зварюванням: 120±10°С 40 хв.
ХІМІЧНИЙ СКЛАД НАПЛАВЛЕНОГО МЕТАЛУ, %
| Mn | Si | C | P | S |
| 0.50-0.80 | ≤ 0.3 | ≤ 0.1 | ≤ 0.045 | ≤ 0.040 |
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ ШВА
| Тимчасовий опір, Н/мм² | Відносне подовження, % | Ударна в'язкість, Дж/см² |
| ≥ 450 | ≥ 18 | ≥ 78 |
Зварювання проводити постійним струмом будь-якої полярності (рекомендується зворотного, «+» на електроді) або змінним струмом від трансформатора з напругою холостого ходу не менше 50 В.
ПАКУВАЛЬНІ ДАНІ
| Діаметр, мм | Довжина, мм | Сила зварювального струму, А | Кількість електродів у пачці, шт | Вага пачки, кг |
| 3 | 350 | 80-100 | 91-96 | 2.5 |
| 4 | 450 | 110-130 | 83-87 | 5 |
| 5 | 450 | 150-170 | 55-56 | 5 |
ПОЛОЖЕННЯ ШВІВ ПРИ ЗВАРЮВАННІ
PA PB PC PF
PG PE PD
ДСТУ EN ISO 6947
СЕРТИФІКАЦІЯ
Сертифікат відповідності системи сертифікації УкрСЕПРО
KZ-STANDART
MD-STANDART
Сертифікат відповідності директивам Євросоюзу (CE)
TÜV
